Как настроить радиосистему Sennheiser: пошаговая инструкция

Основные компоненты радиосистемы Sennheiser

Радиосистема – это комплект оборудования для беспроводной передачи звука, позволяющий передавать аудиосигнал от источника (микрофона, инструмента) к усилителю или микшерному пульту без использования кабеля. То есть, другими словами, радиосистемы предлагают беспроводные решения на основе двух разных принципов модуляции сигнала – существуют аналоговые беспроводные радиосистемы и цифровые беспроводные радиосистемы. Любая радиосистема состоит из нескольких компонентов.

1. Передатчик – устройство, которое захватывает звуковой сигнал и преобразует его в радиосигнал. Передатчики бывают двух основных типов:

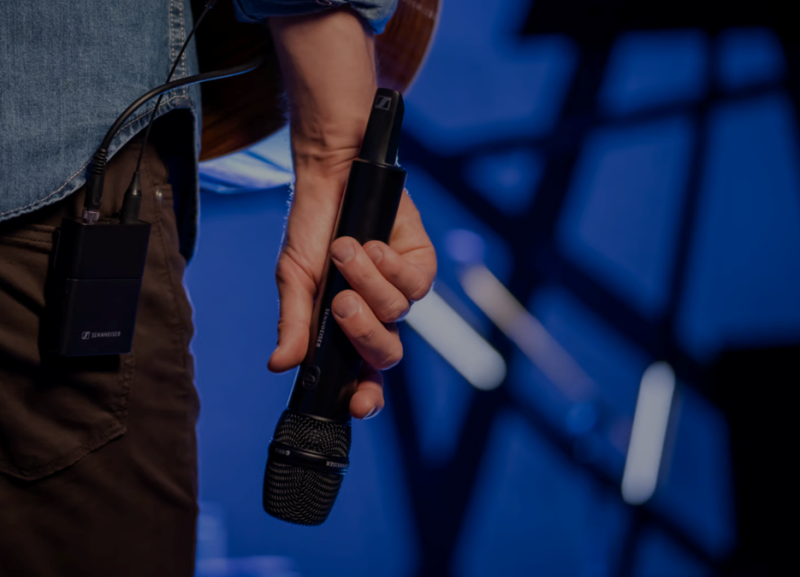

   • ручной передатчик – выглядит как обычная ручка-микрофон. В его корпусе совмещены сам передатчик и микрофонный капсюль;
   • поясной передатчик (bodypack) – небольшая коробочка, которая размещается у исполнителя на поясе и крепится, как правило, к одежде или ремню. К ней через провод подключается микрофон – петличка, головной микрофон или инструмент (гитара, бас, синтезатор).

2. Приемник – устройство, которое:

   • улавливает радиосигнал от передатчика через свою антенну;
   • декодирует его обратно в аудиосигнал;
   • передает этот аудиосигнал через свой выход (обычно XLR или Jack) на микшерный пульт, усилитель или систему записи.

   Приемники бывают:

   • монофонические или одноканальные – принимают сигнал от одного передатчика;
   • стереофонические или двухканальные – могут принимать сигнал от двух передатчиков одновременно;
   • многоканальные (True Diversity) – имеют две антенны и две независимые схемы приема, которые автоматически выбирают самый сильный и чистый сигнал, чтобы избежать пропаданий и помех.



3. Антенны – ключевой элемент для стабильной работы:

   • находятся на приемнике – часто это пара выдвижных «усов»;
   • для больших систем или сложных условий (сцена, сложные площадки) используются внешние антенны, которые размещаются на видном месте и соединяются с приемником кабелями.

Как правильно подключить радиосистему к оборудованию?

Рабочий процесс радиосистемы выглядит так:

• звук улавливается микрофоном или поступает с инструмента;
• передатчик кодирует этот звук в радиосигнал на определенной радиочастоте (например, в диапазонах UHF или 2.4 ГГц);
• закодированный сигнал излучается через встроенную антенну передатчика;
• приемник, настроенный на ту же частоту, что и передатчик, улавливает этот сигнал своими антеннами;
• внутри приемника происходит демодуляция – преобразование радиосигнала обратно в аудиосигнал;
• чистый аудиосигнал подается на выход приемника и далее – на микшер или усилитель, как если бы он пришел по обычному кабелю.

Также в работе сложных радиосистем участвуют антенные распределители и комбайнеры, коммутационные кабели.

Как подключить радиосистему Sennheiser?

Базовая настройка и подключение одной радиосистемы с одним передатчиком и одним приемником пошагово представлена ниже.

1. Установите приемник:

   • разместите приемник вблизи микшерного пульта или усилителя;
   • важно для антенн – по возможности, выдвижные антенны приемника должны быть развернуты под углом 90° друг к другу (в форме буквы "V"). Это улучшает прием;
   • подключите приемник к розетке.

2. Подключите приемник к микшерному пульту:

   • используйте балансный микрофонный кабель XLR-XLR;
   • выход XLR на приемнике -> Вход XLR на микшерном пульте (как правило, канал "Line");
   • альтернатива: можно использовать кабель Jack-Jack (6.3 мм), если на приемнике есть такой выход.

3. Настройте передатчик:

   • если это ручной передатчик-микрофон, установите в него батареи;
   • если это поясной передатчик bodypack:
   • установите батареи;
   • подключите к нему микрофон (петличку или головной микрофон) или инструмент с помощью соответствующего кабеля.

4. Синхронизация частот:

   • включите приемник. На дисплее отобразится его рабочая частота;
   • на передатчике установите точно такую же частоту. Нажмите кнопку “Sync” на приемнике, а затем на передатчике для автоматической синхронизации.
   • убедитесь, что индикатор на приемнике показывает стабильный сигнал – должен загореться зеленый светодиод.

5. Проверка и использование:

   • включите передатчик. На приемнике должен загореться индикатор наличия сигнала;
   • проговорите в микрофон или сыграйте на инструменте. На приемнике и на пульте вы увидите движение индикаторов уровня сигнала;
   • отрегулируйте уровень громкости.

Настройка частот и каналов связи

При одновременном подключении двух и более радиосистем критически важно избежать интермодуляционных помех.

1. Синхронизация группой (Group / Bank).

   • Современные приемники и передатчики Sennheiser имеют предустановленные группы частот ("Bank" и "Channel"), которые уже оптимизированы для совместной работы.
   • Выставьте на всех приемниках и их парных передатчиках одинаковый номер группы (Bank).
   • Затем для каждого устройства установите уникальный номер канала (Channel) в пределах этой группы.

2. Использование антенного распределителя

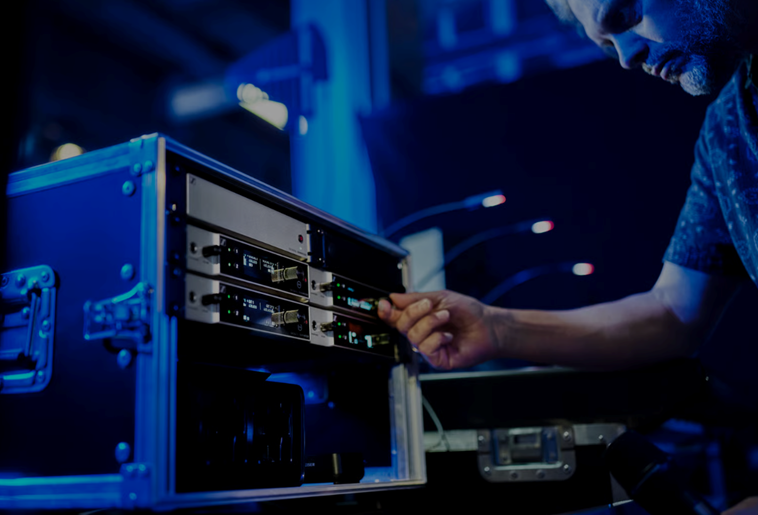

   • Если у вас 4 и более приемников в стойке, используйте антенный распределитель.
   • Схема подключения:
   • внешние антенны– антенный распределитель;
   • выходы распределителя – антенные входы всех приемников.
   • Это обеспечивает всем приемникам одинаково сильный и чистый сигнал от антенн, вынесенных в оптимальное место.

3. Подключение к различному оборудованию

   • К микшерному пульту: как описано выше, через выход XLR (предпочтительно) или Jack.
   • К портативной колонке или усилителю:
   • если есть вход XLR – используйте его;
   • если есть вход Jack (6.3 мм) – используйте кабель Jack-Jack;
   • если только вход Mini-Jack (3.5 мм) – вам понадобится переходник с Jack на Mini-Jack. Важно – это небалансное подключение, возможны помехи.
   • К компьютеру для записи:
   • через аудио-интерфейс – выход XLR приемника – вход XLR аудио-интерфейса.
   • через микшерный пульт с USB-выходом.

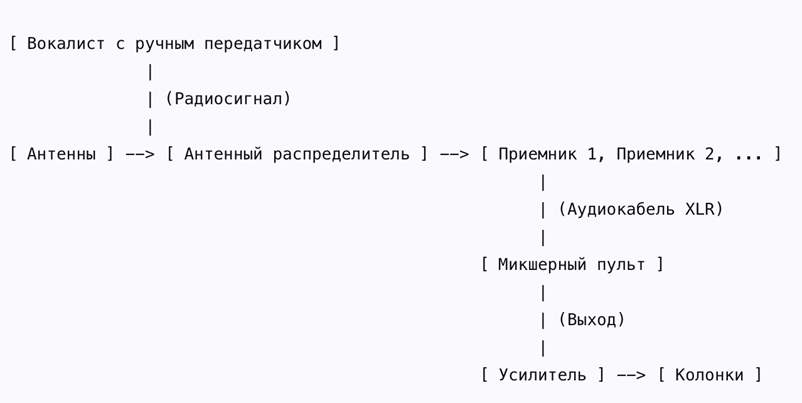

Типовая схема для подключения:

Оптимизация качества звука и устранение помех

Если сигнал слабый или пропадает, то разместите антенны в зоне прямой видимости с передатчиками. Используйте внешние антенны, если приемник спрятан за металлической стойкой или сценой. Убедитесь, что батареи в передатчиках свежие. Во избежание помех всегда используйте предустановленные группы частот. Перед важным событием проведите сканирование (Scan) свободных частот на приемнике. Чтобы устранить клиппинг, отрегулируйте выходную мощность передатчика (если есть такая опция). Для коротких дистанций достаточно низкой мощности. Отрегулируйте уровень чувствительности на передатчике, чтобы индикатор не заходил в красную зону.

Как продлить срок службы радиосистемы

• Самой уязвимой частью радиосистемы является передатчик. Поэтому используйте качественные щелочные батарейки. Своевременно меняйте батареи, не дожидаясь полного разряда – в этом вам поможет световой индикатор заряда.
• Инвестируйте в качественные аккумуляторы и хорошее зарядное устройство. Полностью разряжайте и заряжайте их несколько раз в год, чтобы избежать эффекта памяти.
• Всегда выключайте передатчик, когда он не используется. Оставленный включенным в кейсе, он не только сядет, но и может перегреться.
• Не бросайте ручные передатчики и не допускайте падений. Избегайте касания сетки микрофона руками – это источник влаги, жира и бактерий. Используйте ветрозащитные поп-фильтры. Защищайте компактные поясные передатчики от пота: он главный враг электроники. Поясные передатчики Sennheiser надежно защищены от пота специальной двойной мембраной. Закрепляйте передатчик на одежде или ремне так, чтобы разъем был надежно зафиксирован и на кабель не было нагрузки.
• Следите за корректным напряжением для приемника. Не ставьте приемники вплотную друг к другу в стойку, особенно если их много – оставляйте пространство для вентиляции. Не гните и не ломайте выдвижные антенны. При транспортировке убирайте их. Для внешних антенн используйте качественные кабели и не перегибайте их.
• Для транспортировки используйте специальные кейсы от производителя – например, у Sennheiser есть специальные кейсы, которые надежно защищают оборудование от любых возможных повреждений.
• Раз в полгода-год стоит чистить контакты батарейного отсека передатчиков ватной палочкой, слегка смоченной в изопропиловом спирте.
• Для современных цифровых систем периодически проверяйте на сайте производителя обновления приложений. Они устраняют ошибки и могут улучшать стабильность работы. Все радиосистемы Sennheiser работают на основе собственных запатентованных программных приложений – Sennheiser Smart Assist, WSM, Sennheiser Control Cockpit.
• Регулярно осматривайте все аудио-кабели и антенные кабели на предмет перегибов и повреждений.
