Как подключить беспроводную петличку: обзор и тестирование звука

Разновидности петличных микрофонов (проводные, беспроводные)

Петличный микрофон или «петличка» - миниатюрный микрофон, который крепится к одежде. Часто его также называют «лавальерным» микрофоном (произошло от слова lavalier – в переводе с французского «кулон», «подвеска»). Петличные микрофоны своим появлением совершили настоящий прорыв в области аудио-индустрии, сделав работу журналистов и репортёров максимально удобной и визуально эстетичной – как в условиях студии, так и «в полях».

Первые прототипы петличных микрофонов появились в 30-х годах прошлого века. А по завершении Второй Мировой Войны случился настоящий бум аудио-технологий, в основу которого легли военные разработки. Первые миниатюрные петличные микрофоны появились 1950-е годы. Огромный вклад в их развитие внесла немецкая компания Sennheiser, которая уже в 1953 году представила первый миниатюрный петличный микрофон, а в 1968 году уже выпустила свой первый петличный микрофон МК12 для беспроводных систем. В 1983 году был разработан первый направленный кардиоидный петличный микрофон Sennheiser МКЕ 40.

В этом же 1983 году компанией был выпущен самый миниатюрный по тем временам студийный петличный микрофон МКЕ 2, снискавший огромную популярность в индустрии профессионального аудио и задавший новую планку в категории петличных микрофонов:

Sennheiser MKE 2

В рамках основной классификации различают петличные проводные и беспроводные микрофоны.

Проводные петличные микрофоны появились первыми - они остаются актуальными и востребованными и сегодня благодаря своей надёжности и простоте подключения. Также их огромным преимуществом является значительно более доступная цена по сравнению с беспроводными вариантами. По мнению многих специалистов аудио-индустрии проводные петличные микрофоны демонстрируют более высокое качества звука и более стабильную звукопередачу. Сегодня это спорно, поскольку беспроводные технологии достигли такого продвинутого уровня, что обеспечивают не меньшую стабильность и качество звука, при этом предлагая такие значимые преимущества, как полная мобильность на сцене, удобство и максимальная визуальная незаметность.

Сравнительные характеристики проводных и беспроводных микрофонов (которые по факту являются беспроводными радиосистемами с петличными микрофонами) представлены в табличке ниже:

Как правильно подключить петличку к смартфону, ПК или камере?

Процесс подключения проводных петличных микрофонов в целом выглядит следующим образом:

Микрофон – Кабель-Переходник – Предусилитель-Аудио-интерфейс – ПК, Камера, Смартфон

Самый важный момент, который надо учесть — возможная несовместимость разъемов и уровней сигнала, поскольку микрофонный уровень (Mic Level) даёт слабый сигнал с микрофона, а линейный уровень (Line Level) — это более сильный сигнал, который ожидают многие входы. Для преобразования микрофонного уровня в линейный часто нужен предусилитель.

1. Подключение проводной петлички к настольному ПК или ноутбуку

1. через USB аудио-интерфейс - самый простой и стабильный способ подключения.

Для этого типа подключения нужны любой петличный микрофон и USB-аудиоинтерфейс. Для микрофонов с XLR разъёмом это единственный правильный путь подключения:

• подключите микрофон к интерфейсу (через кабель 3.5 мм - 6.3 мм Jack или XLR);
• интерфейс подключите к ПК через USB. ПК увидит интерфейс как новую звуковую карту;
• в настройках звука выберите интерфейс как устройство "Ввода" по умолчанию. Интерфейс обеспечит качественное фантомное питание и предусиление.

Плюс - высококачественный звук без помех. Минус этого способа - дополнительные расходы.

2. прямое подключение в разъем 3.5 мм.

Это самое простое подключение - для него нужен лишь микрофон со штекером 3.5 мм.

• вставьте штекер микрофона в разъем на ПК - вход для микрофона. На ноутбуке это обычно комбинированный разъем с иконкой наушников или микрофона;
• зайдите в "Панель управления звуком"-"Запись" и выберите свой микрофон. Затем зайдите в "Свойства" - "Уровни" и отрегулируйте уровень усиления.

Преимущества такого подключения – дешевизна и простота. Однако звук часто может быть тихим, и возможны фоновые шумы.

Если вам надо записывать подкасты, видео или закадровый голос, то прекрасным выбором станет доступный и качественный петличный микрофон  Sennheiser XS Lav USB-C – просто подключите его к USB-C разъёму на Вашем компьютере, планшете и телефоне, либо  через адаптер с USB-C на USB-А.

2. Подключение проводного петличного микрофона к камере

Чтобы записать чистый звук прямо на карту памяти камеры, можно использовать два способа:

1. прямое подключение в разъем 3.5 мм:

• найдите на камере разъем с иконкой микрофона (MIC IN);
• вставьте штекер микрофона;
• зайдите в меню аудио-настроек камеры и включите ручной (Manual) контроль. Установите уровень и отрегулируйте уровень так, чтобы пики были в зоне -12db...-6db, и не заходили в красную зону. Если микрофон конденсаторный, включите в меню опцию "Plug-in Power".

Этот способ подключения прост и не нуждается в дополнительном оборудовании. Но качество звука зависит от предусилителя камеры.

2. подключение через XLR-адаптер для профессиональных микрофонов:

для него необходимы петличный микрофон с XLR и XLR-адаптер (например, Rode VXLR+, Tascam DR-10L):

• соедините микрофон и адаптер XLR-кабелем;
• подключите адаптер к разъему MIC на камере через 3.5 мм кабель;
• адаптер подаст питание и преобразует сигнал.

3. Подключение проводного петличного микрофона к смартфону

Подключение петличного микрофона к смартфонам – самый сложный случай из-за отсутствия у них стандартного входа. Для него, как правило, требуется переходник.

1. подключение через USB аудио-интерфейс.

Для подключения нужны: микрофон, USB аудио-интерфейс для смартфона (например, iRig Pre, Rode AI-Micro, Saramonic SmartRig+). Для iPhone нужен интерфейс с Lightning, для Android — с USB-C:

• подключите интерфейс к смартфону;
• подключите микрофон к интерфейсу;
• запустите приложение для записи и выберите в его настройках внешний микрофон.

При данном подключении вы обеспечите качественный звук и управление усилением, но вам придется приобретать дополнительное устройство.

2. Подключение к смартфону через переходник TRRS (если микрофон с 3,5 мм):

Для этого типа подключения нужные микрофон со штекером 3,5 мм TRS и переходник с 3,5 мм TRS (микрофон) на 3,5 мм TRRS (смартфон). Важно найти правильный переходник!

• соедините микрофон и переходник;
• вставьте штекер переходника в разъем смартфона;
• проверьте работу в диктофоне.

Это дешёвый способ подключения петличного микрофона к смартфону без управления усилением и с возможными шумами. Микрофоны со штекером TRS (3 контакта) НЕ будут работать со смартфоном напрямую, так как ему нужен штекер TRRS (4 контакта, как у наушников с микрофоном).

Версия петличного микрофона Sennheiser XS Lav Mobile со штекером TRRS 3,5 мм предназначена для подключения к смартфонам и компьютерам. Но самым универсальным решением станет комплект Sennheiser XS Lav USB-C Mobile Kit - мобильный комплект для ваших мобильных устройств и компьютеров, когда вам действительно важно качество звука речи. Петличный всенаправленный микрофон оснащен разъемом USB-C и кабелем длиной 2 м. XS Lav обеспечивает чистый, естественный звук для интервью, видеоблогов, подкастов и многого другого. В комплект входит съемная поролоновая ветрозащита и защитный чехол, кронштейн для смартфона и компактный настольный мини-штатив Manfrotto PIXI – всё, что необходимо для создания качественного контента.

4. Подключение беспроводного петличного микрофона к камере или видеокамере

Как уже упоминалось ранее, любой беспроводной петличный микрофон представляет из себя радиосистему и включает: микрофон, поясной передатчик (который крепится на пояс или кладётся в карман), приемник (который получает сигнал от передатчика и подключается к вашему устройству - камере, смартфону, компьютеру). Для подключения беспроводной петличной радиосистемы к видеокамере, вам понадобятся беспроводная система, камера или видеокамера, 3.5 мм кабель TRS или TRRS (часто идет в комплекте):

• зарядите и включите радиосистему – убедитесь, что передатчик и приемник полностью заряжены (следите за индикатором уровня зарядки);
• подключите петличку к разъему на передатчике;
• положите передатчик в карман или прикрепите его с помощью специального зажима-клипсы к ремню;
• прикрепите микрофон к одежде на расстоянии 15-20 см от рта, чтобы избежать шумов от одежды;
• подключите приемник к камере - c помощью кабеля 3.5 мм подключите выход приемника к разъему для микрофона на камере;

• настройте синхронизацию: с помощью кнопки на приемнике найдите пункт меню «SYNC» или «Синхронизация» и выберите его. Нажмите и удерживайте кнопку синхронизации на передатчике до тех пор, пока индикатор не начнет мигать красным и зеленым цветом. Поднесите приемник к передней панели передатчика и нажмите кнопку синхронизации на приемнике. Дождитесь завершения синхронизации. Индикаторы на приемнике и передатчике изменят цвет;
• настройте камеру: уровень громкости можно регулировать либо на приемнике, либо в настройках камеры. Сделайте тестовую запись. Отключите автоматическую регулировку уровня (AGC). Если в камере есть такая функция, отключите ее, чтобы избежать "пыхтения" и шипения. Регулируйте уровень вручную.

Компания Sennheiser предлагает уникальное готовое решение для съёмок документальных фильмов, репортажа и внестудийной работы по сбору новостей - беспроводной цифровой комплект с петличными микрофоном Sennheiser AVX ME2-3. Система AVX самостоятельно производит все настройки и готова к работе буквально через несколько секунд. Ультра-компактный приёмник устанавливается непосредственно в XLR-аудио-вход камеры или другого записывающего устройства. Поясной передатчик комплектуется петличным микрофоном ME 2 с круговой диаграммой направленности. Для подключения приёмника к DSLR-камере в комплект поставки включён адаптер-держатель на «горячий башмак» и аудио кабель. У системы оптимизированный динамический диапазон и автоматический выбор частоты передачи. Еще более классным решением является петличная накамерная радиосистема AVX MKE2-3, оснащенная высококлассным суб-миниатюрным петличным микрофоном MKE2,

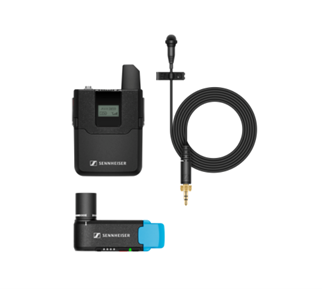

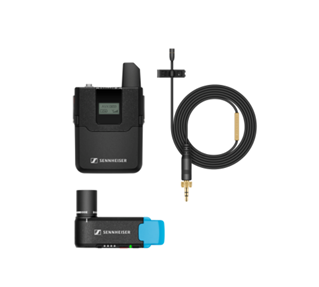

Sennheiser AVX ME2-3	Sennheiser AVX MKE 2-3

Новейшими накамерными радиосистемами с петличными микрофонами от бренда Sennheiser стали Sennheiser EW-DP ME2 Set и EW-DP ME4 Set. Это универсальные цифровые беспроводные системы с петличными микрофонами ME2 и ME4, которые управляются с помощью приложения Sennheiser EW-D Smart Assist. Они предназначены для ежедневного использования при съемке репортажей и фильмов. Цифровая беспроводная связь устраняет шум, помехи и статические всплески радиоэфира. Диапазон UHF повышает дальность, надежность и масштабируемость, мобильное приложение упрощает настройку. Автоматическая настройка создает надежное соединение с минимальными затратами времени и усилий. Литий-ионный аккумулятор обеспечивает до 12 часов бесперебойной работы. Рабочая полоса 56 МГц радиосистемы позволяет использовать до 90 каналов.

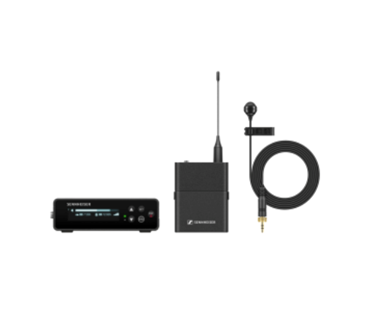

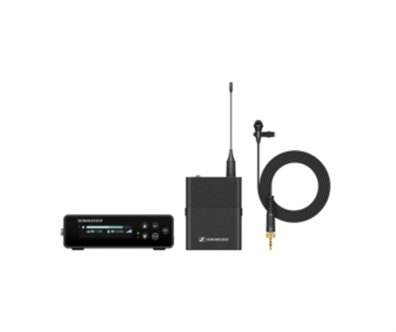

Sennheiser EW-DP ME2 Set	Sennheiser EW-DP ME4 Set

5. Подключение беспроводного петличного микрофона к смартфону или планшету

Этот способ подключения идеально подходит для мобильной журналистики, ведения блога или записи подкастов на ходу.

1. подключение через разъем 3.5 мм (если он имеется в наличии) – просто подключите приемник к разъему для наушников на вашем смартфоне.

2. через USB-C или Lightning - самый современный и надежный способ подключения.

Многие современные системы (например, DJI Mic, Rode Wireless GO II) имеют приемник с разъемом USB-C или Lightning. Просто подключите приемник напрямую к смартфону. Смартфон обычно автоматически распознает его как внешний микрофон.

3. через адаптер.

Если у приемника только 3.5 мм выход, а у смартфона нет такого разъема, то понадобится переходник (например, Apple Lightning to 3.5 mm Headphone Jack Adapter). Не все адаптеры работают корректно на передачу звука, ищите совместимые.

1. подключите приемник к смартфону одним из способов выше;
2. откройте приложение для записи видео;
3. убедитесь, что приложение использует звук с внешнего микрофона. Иногда это нужно выбрать в настройках приложения. Сделайте тестовую запись, чтобы проверить уровень.

6. Подключение беспроводной петлички к компьютеру - для Zoom, Skype, стримов и записи подкастов.

1. подключение через USB

• если приемник имеет порт USB-C или USB-A, просто подключите его к компьютеру как обычный USB-микрофон;
• система автоматически установит драйверы и появится как устройство записи.

2. подключение через аудио-интерфейс - обеспечивает более высокое качество

• подключите приемник к внешней звуковой карте (аудиоинтерфейсу) с помощью кабеля 3.5 мм на 6.3 мм или напрямую, если есть соответствующий вход;
• аудио-интерфейс подключается к компьютеру через USB.

Настройка на компьютере (Windows/macOS):

• откройте настройки звука системы (“Панель управления звуком” в Windows или “Системные настройки” - “Звук” в macOS);
• во вкладке "Запись" выберите вашу беспроводную систему в качестве "Устройства ввода по умолчанию";
• в программе (Zoom, OBS, Audacity) также выберите этот микрофон в настройках аудио.

Тестирование качества записи: основные параметры

Тестовую запись необходимо проводить в тех же условиях, что и основную - в том же помещении, с той же громкостью, тем же голосом. Чтобы услышать все нюансы, минимальное время записи должно быть не меньше 30 секунд.

Всегда прослушивайте звук в наушниках! Подключите наушники к выходу вашего мониторингового устройства. Это единственный способ убедиться, что запись чистая, без шумов и перегрузок.

Основные параметры для оценки качества звукозаписи:

1. Уровень громкости и отсутствие клиппинга

Клиппинг (перегрузка) — это искажения записи, когда уровень звука превышает возможности оборудования. Исправить клиппинг после записи невозможно.

Чтобы протестировать запись на клиппинг, следите за пиками громкости - они должны находиться в желтой зоне и никогда не заходить в красную. Слушайте запись на предмет наличия в ней хрипящих, "рваных" искажений на громких звуках (например, на буквах "П", "Б", при повышении тона).

2. Соотношение Сигнал-Шум

Этот параметр показывает, насколько сигнал речи громче, чем фоновые шумы. Высокое соотношение обеспечивает чистый звук, при низком слышно шипение и гул.

Чтобы протестировать запись на этот параметр, в начале тестовой записи постойте в тишине 5-10 секунд, а затем начните говорить. При прослушивании обратите внимание на паузы между вашими словами: слышен ли постоянный фоновый шум? Речь должна быть четкой и превалирующей, тогда как фоновые шумы — минимальными.

3. Атака помех

Для беспроводных систем критически важно отсутствие радиочастотных помех, которые выражаются в щелчках, потрескиваниях, пропаданиях сигнала.

Походите по помещению с включенным микрофоном, особенно в зонах возле окон и компьютерного оборудования. Попросите помощника постоять между вами и приемником (ваше тело может экранировать сигнал). Слушайте запись на предмет любых цифровых артефактов — кратковременных пропаданий звука или посторонних щелчков.

4. Естественность тембра

Этот параметр показывает, насколько записанный голос похож на настоящий. Правильно ли передаются низкие, средние и высокие частоты. Произносите фразы, содержащие разные звуки: шипящие, звенящие, низкие и взрывные: голос должен быть разборчивым и натуральным.

Шипящие звуки не должны быть излишне резкими и свистящими (сибилирование).

5. Чувствительность к ветру и воздуху

Петлички очень чувствительны к потокам воздуха от дыхания и движений. Произнесите слова с взрывными согласными "П", "Б". Сделайте резкий вдох и выдох – и вы услышите, есть ощутимые "пыхтения" и "булькания" от дыхания? Для нивелирования этих дефектов правильно разместите микрофон (не прямо напротив рта) и ветрозащиты (поп-фильтр или "пушка" из поролона).

Проводя такое тестирование перед каждой важной записью, вы будете уверены в результате и избежите неприятных сюрпризов при монтаже.

Ошибки при использовании и их исправление

1. Всегда заблаговременно проверяйте совместимость разъемов. Кабель 3.5 мм бывает двух типов: TRS (2 черных полоски, для камер) и TRRS (3 черных полоски, для смартфонов). Использование неправильного кабеля может привести к отсутствию звука или помехам.
2. Большинство систем синхронизируются автоматически при включении. Если нет, следуйте инструкции производителя (обычно нужно нажать и удерживать кнопку на приемнике и передатчике).
3. Беспроводные системы работают на радиочастотах. Избегайте помех от Wi-Fi-роутеров, других беспроводных устройств и мощных источников питания.
4. Всегда делайте короткую тестовую запись перед началом съемки. Следите, чтобы индикаторы на приемнике и камере не заходили в "красную зону".
