Как подключить системы ушного мониторинга?

Система ушного мониторинга – работа, подключение и использование музыкантами. Рекомендации по настройке

Что такое ушной мониторинг и зачем нужен

Ушной мониторинг – это устройство с внутриканальными наушниками для воспроизведения и передачи аудио исполнителю во время выступления на сцене. Персональная система ушного мониторинга позволяет музыкантам и вокалистам слышать во время концертов свой голос, музыкальный инструмент или общий микс.

Сегодня системы ушного мониторинга используются всеми профессиональными артистами, работающими на сцене. Но и начинающих исполнителей можно все чаще видеть с ушным мониторингом, потому что работа с ним качественно меняет уровень исполнения и всей работы на сцене в принципе. Персональный мониторинг обеспечивает контроль над звуком, повышает качество выступления, защищает слух от колоссального звукового давления на сцене.

Системы персонального ушного мониторинга активно используются на концертных площадках любого уровня, в театральных постановках, мюзиклах, студиях звукозаписи и на ТВ-шоу ведущими. За последние годы их использование стало общепринятым стандартом профессиональной деятельности.

Как работает ушной мониторинг и его основные элементы

Система персонального ушного мониторинга включает в себя следующие компоненты:

• микшер – классический «в стойке» для звукорежиссера или персональный беспроводной;
• беспроводной передатчик;

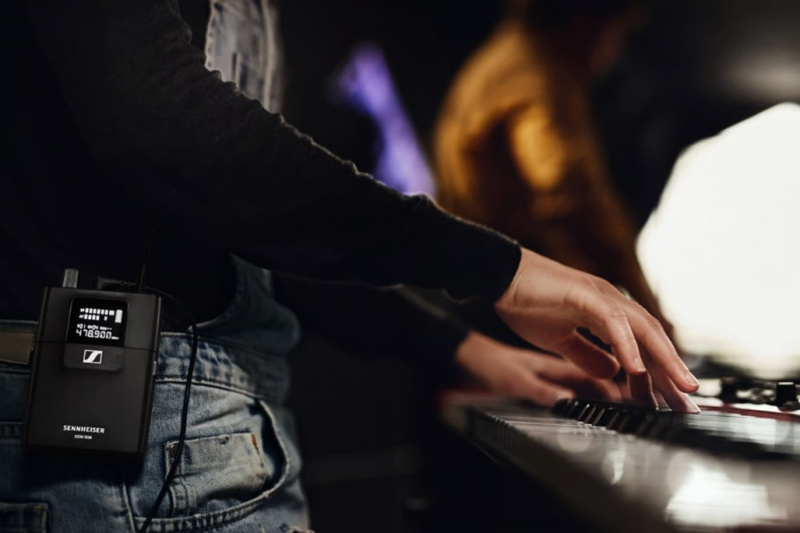

• беспроводной поясной приемник (bodypack);
• внутриканальные наушники – специальные модели от аудиопроизводителей, либо можно сделать их на заказ под ухо.

Процесс звукопередачи в системе ушного мониторинга выглядит так:

• микшерный пульт принимает сигнал, поступающий с микрофонов или инструментов;
• звукорежиссер или непосредственно исполнитель создает в микшере персональный мониторинговый сигнал-микс для каждого артиста, учитывая разные потребности вокалиста и, например, гитариста;
• персональный микс передается по радиоканалу на поясной приемник, расположенный на теле исполнителя (как правило, закрепляется на поясе);
• с приемника сигнал идет во внутриканальные наушники в ушах исполнителя. Благодаря своему форм-фактору внутриканальные наушники обеспечивают высокий уровень звукоизоляции от внешнего шума.

К преимуществам беспроводного персонального мониторинга относятся:

• отличное и стабильное качество звука в ушах – исполнитель может отлично расслышать все детали звучания;
• защита ушей от мощных внешних шумов и гула на сцене, криков из зала;
• возможность свободного перемещения на сцене;
• блокировка от «воя».

К условным недостаткам системы мониторинга можно отнести достаточно высокую стоимость системы и необходимость приобретения дополнительного оборудования, а также необходимость в услугах звукорежиссера.

Беспроводные системы и особенности для вокалистов

Персональные беспроводные системы ушного мониторинга для вокалистов – критически важный инструмент, обладающий специальными характеристиками.

1. Стабильность и надежность. Это самые важные требования, предъявляемые к мониторингу для вокалистов. В условиях динамичных концертных выступлений и комплексных шоу потеря сигнала для вокалиста – это угроза срыва концерта. Чтобы обеспечить максимальную надежность радиосигнала используют высококачественные цифровые системы с UHF-диапазоном с разнесенными антеннами и их грамотной установкой. На случай сбоя часто используется резервный проводной канал.
2. Качество звука. Подразумевает чистую и детальную звукопередачу, позволяющую вокалисту контролировать силу, тембр и интонацию. Иногда вокалисты жалуются на ощущение изоляции из-за блокировки внешних шумов мониторными наушниками. Как результат, вокалист излишне напрягает голосовые связки и теряет связь с залом. Для снижения этого эффекта используются амбиентные микрофоны (как минимум один или два направляются в зал). Их сигнал подмешивается в персональный микс вокалиста, давая ему ощущение «живого пространства» и реакции публики. Еще одним решением этой проблемы являются полуоткрытые наушники-вкладыши. Они позволяют слышать и свой голос, и внешний мир. Такие мониторинговые наушники особенно популярны у рок- и поп-вокалистов (например, знаменитые MEE Audio M6 PRO или KZ AS10).
3. Особенности персонального микса. Вокалисту, в отличие от инструменталиста, нужно слышать не только собственный голос, но и четкий ритм (барабаны, метроном), бас и гармонии (гитары, клавиши). Это помогает держать тональность. Доля собственного голоса вокалиста (Me/Myself) должна быть значительной, но не превышающей остальные инструменты. Звукорежиссеры часто подмешивают небольшие реверберации в мониторный микс, чтобы голос звучал более привлекательно. Часто вокалисты пользуются персональными мини-микшерами (например, LD Systems MEI 1000 G2 или KZ AZ09 Pro для проводных наушников). Они дают возможность в реальном времени отстраивать громкость своего голоса и общего микса.
4. Комфорт и эргономичность. Являются очень важным фактором в системах персонального мониторинга. Максимальная беспроводная свобода позволяет вокалисту делать на сцене невероятные вещи: танцевать, исполнять акробатические трюки, «парить» над сценой и падать вниз. Миниатюрные и легкие поясные приемники (bodypack) можно закрепить на одежде или ремне, зафиксировав провод наушников одним из надежных способов, например за воротником.
5. Обратная связь. Это одна из серьезных проблем, с которой всегда борются звукорежиссеры. При использовании беспроводной мониторинговой системы риск запустить у микрофона обратную связь почти отсутствует, поскольку звук в сценические мониторы не идет.

Как подключить ушной мониторинг к микшеру

Подключение системы ушного мониторинга к микшеру осуществляется в зависимости от поставленной задачи, исходя из следующего алгоритма. Первым делом нужно определить схему мониторинга.

• Если речь идет об индивидуальном миксе у каждого исполнителя, то каждый музыкант использует отдельный выход с микшера (AUX Send или Bus Output) и отдельный передатчик.
• При настройке группового или общего микса несколько исполнителей получают один и тот же микс. В этом случае используется один выход с микшера и один передатчик, к которому можно подключить несколько приемников, настроенных на один частотный канал (в пределах прямой видимости).

Рассмотрим вариант первого из этих двух типов подключения.

1. Выбор правильного выхода на микшере.

   • AUX Send (вспомогательный выход) – самый распространенный вариант. Обычно это выходы 6–12 на микшере, которые можно посылать на мониторы или IEM. На каждом канале микшера (вокал, гитара, барабаны) есть регулятор AUX (например, AUX 1, AUX 2). Поворачивая его, вы определяете, сколько сигнала с этого канала попадет на конкретный AUX Send. Используется для персонального микса. Таким образом вы можете гибко создать для вокалиста микс (AUX 1) с большой долей его голоса и немного клавиш, а для барабанщика (AUX 2) – микс с кликом, басом и своим хай-хэтом. Используемые типы разъема – Jack 6.3mm (TRS) или XLR на выходной панели микшера.
   • Bus/Group Output (выход шины/группы) – это выходы, которые объединяют несколько предварительно сгруппированных каналов. Часто они используются для сложных миксов на цифровых микшерах. Среди преимуществ – возможность применять общую обработку (компрессию, эквалайзер) ко всему мониторному миксу.
   • Direct Output (DIRECT OUT) – выход, который используется реже, для работы с простыми схемами. Его можно использовать, если вокалисту надо слышать только свой голос. Поэтому этот выход не подходит для сложного микса.

2. Подключение через кабель от выбранного AUX Send на микшере до входа передатчика IEM.

   • Определите тип разъема на передатчике. Это может быть XLR – балансный (предпочтительнее во избежание наводок) – или Jack 6.3mm (1/4") – может быть балансным TRS или небалансным TS.
   • Подберите правильный кабель. Если на микшере и на передатчике XLR, то кабель должен быть XLR-XLR. Если на микшере Jack, а на передатчике XLR, то кабель – Jack (TRS) – XLR. Лучше использовать балансные кабели (TRS или XLR), поскольку они лучше защищены от помех.

3. Настройка микшера для создания микса.

   • Назначьте AUX. Например, AUX 1 для вокалиста, AUX 2 для гитариста и т. д.
   • Установите режим AUX. Убедитесь, что выбран Pre-Fader (PRE), тогда громкость основного микса (Fader) в зал не будет влиять на громкость в ушах музыканта.
   • Сформируйте микс для каждого исполнителя на его персональном AUX Send. Вокалисту на AUX 1 на канале его микрофона крутим регулятор AUX 1 до нужного уровня, затем добавляем немного других инструментов. Барабанщику – наоборот. Также следует помнить про метроном, его канал тоже нужно послать в нужные AUX.

4. Регулировка общего уровня на панели Master/AUX Output. Для этого найдите регулятор уровня для AUX 1 Master. Им регулируется общая громкость всего микса, который идет на передатчик вокалиста.

5. Настройка передатчика IEM.

   • Включите передатчик и выберите чистый частотный канал без помех и пересечения с музыкантами.
   • Установите уровень входной чувствительности (Gain/Input Level). На передатчике есть индикатор или регулятор. Подайте сигнал с микшера, попросите музыканта сыграть или спеть и отрегулируйте так, чтобы не было перегрузки (не должен загораться красный сигнал на peak/OL).

Цифровые микшеры (Yamaha TF, QL) работают по такому же принципу, но предлагают настройку через меню или на сенсорном экране. Исполнители могут сами настраивать свой микс по Wi-Fi на своем смартфоне или планшете через приложение Midas M32-Edit или Yamaha Monitor Mix.

Проблемы, которые могут возникнуть:

• вокалист не слышит себя. Увеличьте уровень вокала в миксе, проверьте АРУ (компрессию), которая может «сжимать» голос, добавьте верхних частот для четкости;
• вокалист не чувствует связи с залом. Добавьте амбиентные микрофоны в зал. Если не помогает, возможно, стоит перейти на мониторные наушники с более низким уровнем звукоизоляции;
• система шипит или пропадает. Проверьте частоты на предмет конфликтов, правильно расположите антенны, убедитесь в достаточном заряде аккумуляторов. Обязательно тестируйте систему на саундчеке с каждым из исполнителей и отрегулируйте его микс;
• гул или фоновые шумы. Проверьте балансные соединения и заземление оборудования.

Популярные модели Sennheiser и их преимущества

Sennheiser EW IEM G4-G (серия EW 500/600)

Классическая модель с аналоговым принципом передачи аудиосигнала, обеспечивающим максимальную скорость отклика и совместимости. Эта мониторинговая система – один из самых популярных и проверенных вариантов для ТВ, туров и театров. Главное преимущество – практически нулевая задержка, которая составляет менее 1 мс (порядка 0,8 мс), что совершенно незаметно для слуха.

Передача звука осуществляется в аналоговом виде, тогда как управление частотой, синхронизацией, сканирование эфира и обработка радиосигнала полностью цифровые. Передатчик модулирует аналоговый аудиосигнал на несущую частоту, но использует цифровые алгоритмы для ее стабилизации и защиты.

К плюсам цифрового управления относятся:

• система сканирования частоты, которая быстро находит свободные частоты, анализируя весь диапазон;
• однокнопочная передача всех параметров с передатчика на приемник;
• возможность управления настройками со смартфона/планшета.

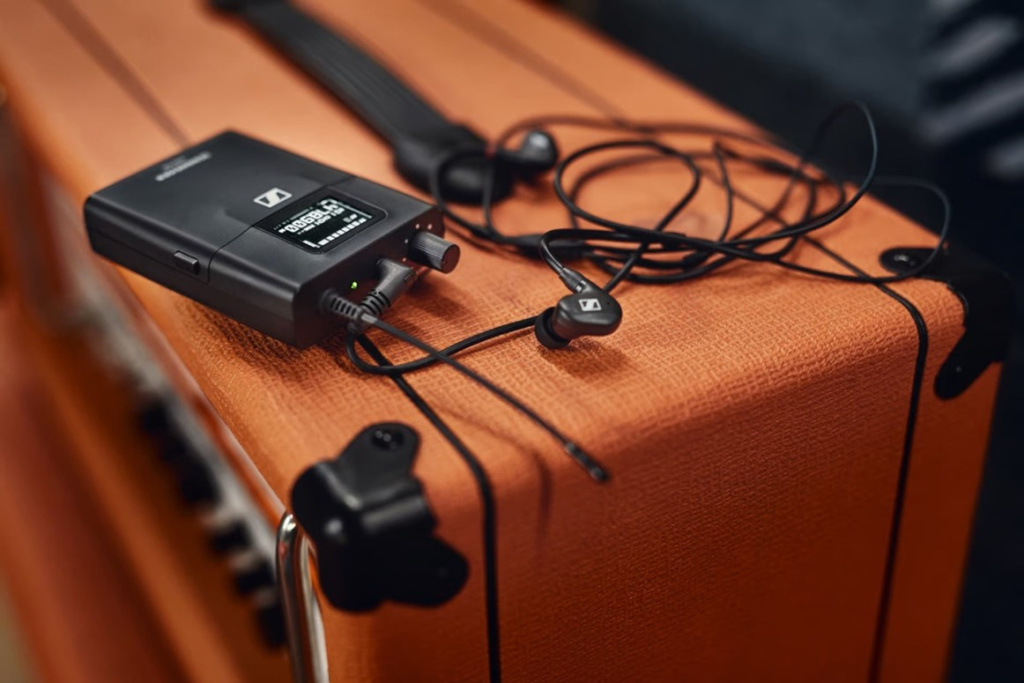

В комплекте мониторной системы – поясной приемник EK IEM G4, передатчик SR IEM G4 и внутриканальные наушники IE 4. Трансляция аудиосигнала осуществляется в РЧ-диапазоне 516–558 МГц (A), радиус действия достигает 100 метров. Комплект рассчитан на одного исполнителя. В качестве источника звука могут выступать микрофон или музыкальные инструменты в моно- или стереоформатах. Система отличается простой и гибкой беспроводной синхронизацией между приемником и передатчиком, совместима со специально разработанным приложением Sennheiser WSM для гибкого распределения частот, предлагает до 16 совместимых каналов.

Также немецкий бренд предлагает модель EW IEM G4-Twin-G. Это сдвоенный комплект ушного мониторинга Sennheiser, который включает два стереоприемника и две пары наушников.

Sennheiser XSW IEM SET (B)

Беспроводные системы мониторинга, включающие в себя все необходимое для настройки персонального мониторинга всего за пару минут. Для работы с ними не требуется никаких технических знаний, даже начинающий исполнитель легко справится с настройкой и управлением.

Комплект состоит из прочного передатчика, легкого поясного приемника, внутриканальных наушников IE 4, батареек, блока питания с многовольтным адаптером и комплекта крепления для передатчика. Восемь заранее предустановленных частотных банков в профессиональном диапазоне UHF (по 12 идеально выровненных каналов в каждом) обеспечивают надежность соединения в любой ситуации. Несколько аудиорежимов соответствуют разным требованиям к исполнению и сведению.

Система ушного мониторинга Sennheiser XSW IEM SET (B) позволяет легко переключиться на моно-, стерео- или двухканальный режим фокусировки. Дисплей предоставляет доступ к дополнительным настройкам, а статус заряда батарейки и подключения фиксируется индикатором.

Исполнитель может настроить режим фокуса для внутриканального мониторинга, выбрать канал, сбалансировать микс и многое другое. Комплект крепления на стойку и съемная антенна позволяют использовать гибкие настройки и конфигурации. Наушники-вкладыши IE 4 воспроизводят выдающееся качество звука и дополнены сменными адаптерами для идеальной индивидуальной посадки. Они обеспечивает высокую изоляцию от шума окружающей среды и очень хороший басовый отклик. Именно качественные внутриканальные наушники отвечают за 70 % качества звука.

Беспроводная аналоговая система мониторинга XSW IEM Set представлена в частотных диапазонах А и B. Она подойдет для вокалистов или гитаристов, выступающих на небольших концертных площадках, в театральных студиях, а также для начинающих музыкантов с бюджетными ограничениями.

Сравнительные характеристики обеих систем представлены в таблице ниже:

Советы по выбору оборудования

Чтобы разобраться, какой стоит делать выбор в той или иной ситуации, надо исходить из целей и задач, а также учитывать ключевые характеристики мониторинговых систем (см. таблицу выше). Приобретение аудиооборудования – это часто компромисс между множеством факторов. Основная цель при приобретении беспроводного ушного мониторинга – исключение критических проблем в работе. Для этого обращайте внимание на следующее:

• лучше отдать предпочтение системам с разнесенным приемом (True Diversity). У приемников таких систем две антенны в виде гибких проводочков. Системы с одной антенной (non-diversity) стабильность сигнала не обеспечивают;
• не используйте «забитые» и поэтому нестабильные диапазоны вроде 2.4 ГГц (как у Wi-Fi). Ищите UHF-системы с рабочими диапазонами 500–600 МГц и обязательно убедитесь, что предлагаемый диапазон работает в вашем регионе;
• желательно наличие нескольких предустановленных частотных каналов для переключения в случае помех;
• оптимальная выходная мощность передатчика – 30–50 мВт;
• передатчик должен иметь XLR-вход для подключения к микшеру и выход 3.5 мм jack (мини-джек) на приемнике;
• для питания приемника желательны обычные AA/AAA-батарейки.

Также есть некоторые моменты, которые часто остаются скрытыми или неочевидными:

• от качества предусилителя и компандера зависит звук и уровень собственных шумов. Скомпрессированный звук с узкой полосой съедает низкие и высокие частоты, а также может выдавать высокий уровень собственных шумов;
• в дешевых системах, как правило, нет защиты от интермодуляции. При использовании нескольких систем одновременно могут возникать помехи даже на разных частотах;
• у некоторых систем бывают очень хрупкие разъемы, антенны и недостаточно хорошее качество пластика корпуса;
• стоит также обращать внимание на качество и длину кабелей, они бывают короткими и некачественными.

Алгоритм выбора системы может выглядеть следующим образом:

1. Спланируйте бюджет с запасом 20–25 % на возможное доукомплектование, например покупку кабелей и антенн.
2. Уберите из списка все системы без True Diversity (двух антенн на приемнике).
3. Изучите отзывы пользователей о продуктах разных брендов. Относитесь критически, поскольку они не всегда отражают реальное положение дел. Лучше найти и посмотреть видеообзоры с тестированиями систем в движении.
4. Уточните у продавца-консультанта доступные в вашей стране частоты, можно ли приобрести сменные антенны и как долго работают батареи.
5. Отдавайте предпочтение системам от известных аудиобрендов, например Sennheiser G4 или Shure PSM300. Иногда качественные подержанные системы работают лучше, чем новые no name системы ушного мониторинга.

Уход за оборудованием

Для долгой эксплуатации беспроводной мониторинговой системы важен правильный уход.

1. Обязательно кладите bodypack в специальный гигиенический чехол (sweatproof cover) или хотя бы в прозрачный плотный зип-пакет. Это защитит оборудование от попадания пота, который разъедает контакты и платы.
2. Никогда не бросайте систему в общий чемодан с оборудованием или инструментами. Используйте для ее хранения и транспортировки жесткий кейс или плотную сумку с амортизацией.
3. Всегда бережно вставляйте и вынимайте кабели. Тяните только за корпус разъема. Периодически проверяйте на предмет люфта.
4. Время от времени протирайте корпуса сухой или слегка влажной тканью. Для дезинфекции наушников используйте специальные салфетки.
5. Приобретайте качественные батарейки и всегда проверяйте их рабочее состояние перед выступлением.
6. Если есть возможность, со временем проведите апгрейд антенн, отдав предпочтение более длинным. Всегда расправляйте антенны перед выступлением.

Чем дешевле система, тем больше придется уделить времени и внимания ее настройке и тем бережнее надо обращаться с оборудованием. При правильном подходе можно добиться стабильной работы систем для любительских и полупрофессиональных задач.
